TestBericht Arexx Roboter Chassis ARX-HRCH01, Teil 2

Bewerten
4 Kommentare
von
witkatz
am 11.12.2017 um 21:42 (9505 Hits)
Bericht über den Test des Arexx Roboter Chassis ARX-HRCH01 aus der Arexx Verlosung 2017

Teil 2. Basisschaltung Spannungsversorgung und Motoransteuerung

  • Die Motoranschlüsse habe ich gegen Buchsen der Serie PS (Pollin 451471) ausgetauscht und mechanisch fixiert
    Bild hier
  • Als Akku habe ich den 2S1P LiIon Akku Ansmann 2x 18650 2S1P 7.4 V 2600 mAh, Pollin Bestellnummer 271095 verbaut. Die Ladeschlussspannung 8,4V passt zu dem beim ARX mitgelieferten Ladenetzteil. Der Akku ist laut Datenblatt gegen Überladung, Tiefentladung und Überlast gesichert. Der Ladevorgang funktioniert auch schon.
  • Mit dem verbauten Wechselschalter trenne ich den Akku zum Laden vom dem Bordnetz
    Bild hier
  • Mit dem sparsamen LDO Regler MCP1702-3302 wird die MCU mit 3,3V versorgt. Als MCU habe ich den PIC18F25K22 vorgesehen, der auch mit 3,3V läuft. Über ADC soll die Akkuspannung überwacht und ggf. der Stromsparmodus aktiviert werden.
    Bild hier
  • Von der MCU werden die 7,5V mit einem P-Ch MOSFET freigeschaltet und die Spannung überwacht. Der Spannungsteiler RV1,R9 ist 1:5 einzustellen, so dass der 10Bit ADC Wert unter Benutzung der µC-internen 2.048V Spannungsreferenz den Spannungswert in Volt mit 10mV Auflösung anzeigt. Bei Unterschreiten der Akkuspannung von z.B. 6,5V schaltet der µC die Spannungsversorgung ab, deaktiviert seine Peripherie und geht in den Sleep.
    Es gibt eine zweite 3,3V Versorgung über ein DC-DC, die im Stromsparmodus mit abgeschaltet wird, von der später u.a. der ESP8266 versorgt werden soll.
    Bild hier

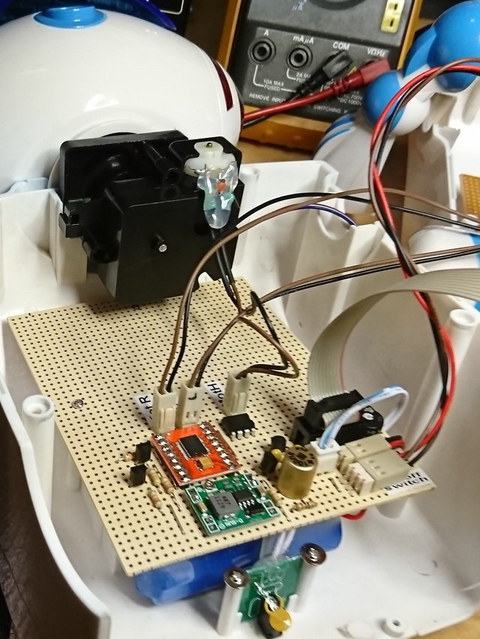

  • Als Motortreiber für die Fahrmotoren habe ich ein Dual Motortreibermodul TB6612FNG - Breakout von Sparkfun und für den Kopfantrieb den L9110 genommen
    Bild hier
    Bild hier


Die Steuersignale sollen von der MCU kommen, verbunden über 10poliges Flachbandkabel mit Wannenstecker. Zum Test der Motoransteuerung und Drehrichtungen gebe ich die Signale händisch über Taster auf Breadboard vor. Der Kopf und die Fahrantriebe laufen rund und der Roboter bewegt sich mit schätzungsweise 50cm/s recht flott.
