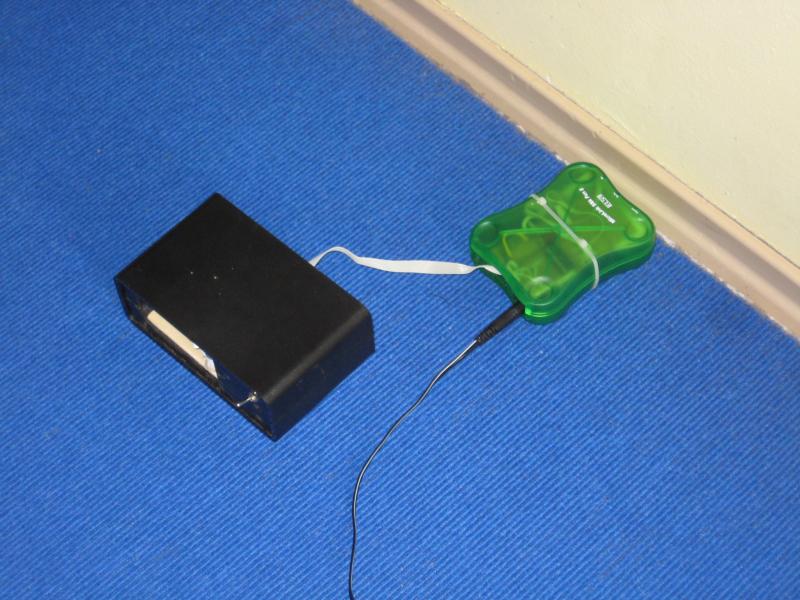

Bei den ganzen Fahrversuchen ist mir die alte allzu provisorische Platine mit dem luftverdrahteten Schalter selbst mir zu lästig geworden. Hab mal eine neue draufgemacht und nun brauch ich auch nicht immer das Fotodiodenkabel abzuziehen wenn ich neu flashen möchte. (Das Fotodiodenkabel ist so dick, weil es ein Stereo Audiokabel mit Schirmung ist - Schirm einseitig auf Masse. Ob's was bringt?) Links im Vordergrund ist noch Platz auf der Platine für eine getaktete Konstantstromquelle für die IR-LEDs. ...

Hab das Programm nochmal überarbeitet und ein Video eingestellt. Denke, daß man den TT schon als Linienfolger durchgehen lassen könnte

Code:

'#################################################  ##############################
'File: RC5_Linie_05.bas
'noch nicht ausgereifte Funktionen:
'1. Fernbedienung eines Dreirades mit RC5 Fernbedienung
'2. Linienfolgung
'IDE: BASCOM-AVR Demoversion 1.11.9.8
'
'HW circuit: Linienfolger_mit_FB.aac
'PWM Erzeugung

...

Ich konnte mir nicht erklären, warum die Fahrt wie im Video zu sehen so ungelenk ist. Obwohl es ein recht einfacher Algorithmus zum Linie folgen ist, hatte ich mir einfach mehr erwartet.

Es folgten Veränderungen des Liniensensors, zB Abstand der Liniensensoren, Abstand zum Boden, Winkel zum Boden etc. Kein durchschlagender Erfolg.

Bißchen am Algorithmus geschraubt - Wurde eher schlechter als besser.

Als nächstes den Adcnoise Feature des µC verwendet, ...

Habe nun den TT mit Liniensensoren ausgestattet - wie immer Testaufbau und schon geht was in Richtung Linienfolger.

aktueller berichtigter Schaltplan:

Code:

Schaltungsname: Linienfolger_mit_FB

             4,8V NiMh                     IR-  ___  IR-LEDs
               VCC       .-->|---|<--.  .--->|--|___|-->|-------o---o----------.
                +        | Fotodioden|  |        150            |   |          |
                |

...

Dadurch, daß die Grundplatte nach dem letzten Umbau des TT nun tiefer liegt und die Bodenfreiheit geringer wurde, paßte das alte Stützrad nicht mehr ins Bild. Von den vielen Möglichkeiten der verschiedensten Stützräder konnte ich mich für keins entscheiden und machte mich wieder an den Selbstbau. (Nebenher hatte ich mich gefragt, ob das denn notwendig wäre, da durch den Schwerpunkt unter den Radachsen sich ein stabiles Gleichgewicht herstellen läst und er schon auf zwei Rädern fuhr )
...
